KONFIGURASI TRIXBOX SEBAGAI VOIP SERVER

KONFIGURASI TRIXBOX

SEBAGAI VOIP SERVER



          Trixbox (Asterisk@home) adalah VoIP Phone System yang berbasiskan sistem open source PBX (Private Brance Excange) yang ketika sekali di-install kepad suatu PC dengan interface yang sesuai maka akan dapat di gunkan sebagai full feature PBX untuk pengguna rumahan, lembaga, dan lain sebagainya.
          Trixbox dibuat oleh Andrew Gillis pada bulan november 2004 dengan tujuan untuk membuat para pengguna komputer biasa dapat menggunakan secara maksimal Asterisk PBX system tanpa dibutuhkannya pengajar atau pengetahuan lebih mengenai VoIP. Sebelumnya Trixbox menggunakan nama Asterisk@home, namun dikarenakan Asterisk merupakan nama dagang dari perusahaan Digium.Ltd dan @home tidak sesuai dengan fungsionalitas dari Trixbox yang dapat melayani lebih dari sekedar pengguna rumahan atau bisnis sekala kecil dan menengah.


Cara Installasi/Konfigurasi :

A. Membuat Mesin Virtual
  • Klik icon New atau Baru.

  • Berikan nama untuk mesin virtual, pilih Linux untuk Tipe SO nya, dan pilih Redhat (64-bit) untuk versinya. Kemudian klik Next atau Lanjut.

  • Atur RAM yang akan digunakan, karena RAM PC saya hanya 2GB, maka saya atur RAM menjadi 384 MB saja. Kemudian klik Next atau Lanjut.

  • Untuk Harddisk pilih Create a Virtual Hard Drive Now. Kemudian klik Create atau Buat.

  • Pilih VDI, kemudian Next.

  • Pilih Dynamical Allocated, kemudian Next.


  • Atur File Location and Size, kemudian Create.


  • Setting Network atau Jaringan mesin virtual dengan cara klik Setting atau Pengaturan, pilih Network atau Jaringan, pilih Bridge Adapter atau Adaptor Ter-Bridge untuk Adaptor1.






B. Installasi Trixbox di VirtualBox :
  • Klik Start atau Mulai.


  • Masukkan Drive Optic Trixbox-2.8.0.4 dengan cara klik icon Folder.
  • Pilih Drive Optic Trixbox-2.8.0.4, kemudian klik Open.

  • Setelah itu klik Start.
  • Pada tampilan seperti dibawah ini tekan Enter.

  • Pilih US untuk type keyboard yang akan digunakan.

  • Pilih Asia/Jakarta untuk zona waktu atau time zone nya. Kemudian tekan Tab untuk memilih OK, lalu Enter.


  • Masukkan Password yang akan digunakan untuk login.


  • Tunggu sampai proses installasi selesai.


  • Setelah installasi selesai, tampilan akan kembali seperti awal lagi, tekan F12 atau FN+F12 sampai muncul tampilan seperti dibawah ini.




  • Jika sudah muncul, ketik angka 1 jika menggunakan harddisk.


  • Jika tidak sempat untuk menekan F12 atau FN+F12, maka keluarkan Drive Optic Trixbox dengan cara pilih Device atau Piranti.


  • Kemudian pilih Drive Optic, lalu klik Remove Disk From Virtual Drive untuk mengeluarkan Drive Optic Trixbox.
  • Kemudian Reset dengan cara pilih Mechine atau Mesin lalu pilih Reset.


  • Tekan Enter.



C. Konfigurasi IP Address Pada Trixbox :
  • Login sebagai Root dan masukkan password tadi.


  • Masukkan perintah “system-config-network”.


  • Pilih Edit Devices, tekan Enter.


  • Pilih Eth0, tekan Enter.


  • Disini akan konfigurasi IP Address, jika akan menggunakan Dynamic IP atau IP DHCP maka beri tanda (*) pada Use DHCP, jika akan menggunakan Static IP atau menambahkan IP Address sendiri maka hapus tanda pada Use DHCP dengan menekan tombol Space. Kemudian masukkan Static IP, Netmask, serta Default Gateway IP, disini saya akan menggunakan Dynamic IP. Tekan Tab untuk memilih OK, kemudian Enter.


  • Tekan Tab untuk memilih Save, kemudian Enter.


  • Tekan Tab untuk memilih Save&Quit, kemudian Enter.


  • Setelah itu, restart dengan perintah “service network restart”. Pastikan Ok 4 kali.


  • Jika terjadi Failed, kemungkinan terjadi karena jaringan internet yang digunakan sedang terjadi masalah atau PC/Laptop belum terkoneksi dengan jaringan internet.
  • Jika berganti jaringan internet, maka IP Address juga akan ganti. Oleh karena itu restart mesin untuk memperbarui pengaturannya. Kemudian setting IP lagi dan di restart lagi.
  • Masukkan perintah “ifconfig” untuk melihat IP Address yang sudah disetting.

D. Konfigurasi Trixbox Sebagai VOIP Server :
  • Masuk ke Browser, masukkan IP Address Trixbox.


  • Pilih Switch pada pojok kanan atas.


  • Masukkan Username (maint) dan Password (password).


  • Jika terdapat halaman seperti di bawah ini di Close saja.

  • Pilih/sorot dengan kursor/mouse pada PBX, kemudian pilih PBX Setting.

  • Pilih Extensions.



  • Pilih Submit untuk menambahkan Nomor Extensions VOIP.


  • Isi User Extensions (nomor), Display Name (nama akun), dan secret (untuk password/kata sandi).

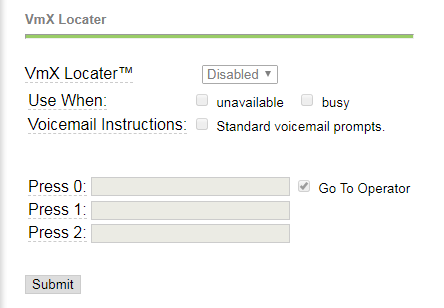

  • Setelah itu klik Submit.


  • Kemudian klik Apply Configuration Changes.


  • Pilih Continue With Reload.


  • Buat Extensions lebih dari satu.
  • Setiap selesai membuat Extensions, klik Apply untuk mengaktifkan konfigurasi.


E. Konfigurasi Zoiper :
  • Klik Settings, pilih Creat a New Account.


  • Pilih SIP, kemudian NEXT.


  • Masukkan User (salah satu nomor Extensions), Password (secret pada nomor Extension), dan Domain (IP Address pada Trixbox), kemudian NEXT.

  • Klik Close.

  • Kemudian klik Settings, pilih Preferences.

  • Klik Register kemudian OK.


  • Buka Zoiper Smartphone, jika terdapat tampilan seperti dibawah ini klik Cancel.

  • Klik Config, kemudian pilih Account.

  • Klik Add Account.

  • Pilih Yes.

  • Pilih Manual Configuration.

  • Pilih SIP.

  • Masukkan Account Name (nama Extensions yang belum digunakan), Host (IP Address Trixbox), Username (nomor Extension yang belum digunakan), dan Password (Secret pada nomor Extension). Kemudian klik Save.


  • Setelah itu cobalah panggil dari PC/Laptop ke Smartphone ataupun sebaliknya.
Dari PC/Laptop ke Smartphone

Panggilan Masuk di Smartphone
Dari Smartphone ke PC/Laptop

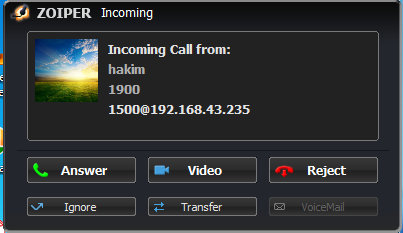

Panggilan Masuk di PC/Laptop

SEKIAN...
