KONFIGURASI VOIP DENGAN 5 IP PHONE

Pada pembahasan sebelumnya kita telah membahas cara konfigurasi VOIP dengan 3 dan 4 IP Phone, kali ini kita akan belajar cara konfigurasi VOIP dengan 5 IP Phone pada CISCO Packet Tracer.

Alat :

Router 2811
Switch 2960
5 Buah IP Phone
Kabel Straight-Through

Cara Kerja :

Mengaktifkan IP Phone

Siapkan satu buah Router 2811, Switch 2960, dan IP Phone 5 buah. Lalu sambungkan port-portnya menggunakan kabel Straight-Through pada masing-masing alat tersebut.
Aktifkan semua IP Phone dengan cara klik icon IP Phone lalu drag powernya ke port.
Sehingga titik pada Switch dan IP Phone yang berwarna merah menjadi hijau.

Mengkonfigurasi Switch

Konfigurasi Switch pada VOIP dengan 4 IP Phone sama seperti konfigurasi Switch pada VOIP dengan 3 serta 4 IP Phone. Perintahnya yaitu :

Switch> enable

Switch# configure terminal

Switch (config)# interface range fa0/1-24

Switch (config-if-range)# switch voice vlan 1

Switch (config-if-range)# exit

Switch (config)#

Mengkonfigurasi Router

Konfigurasi Switch pada VOIP dengan 5 IP Phone sama seperti konfigurasi Switch pada VOIP dengan 3 maupun 4 IP Phone, yang berbeda pada jumlah maksimal IP Phone dan Dial Number IP Phone. Perintahnya yaitu :

Router> enable

Router# configure terminal

Router (config)# ip dhcp pool device

Router (dhcp-config)# network 192.168.1.0 255.255.255.0

Router (dhcp-config)# default-router 192.168.1.1

Router (dhcp-config)# option 150 ip 192.168.1.1

Router (dhcp-config)# exit

Router (config)# ip dhcp excluded-address 192.168.1.1

Router (config)# interface fa0/0

Router (config-if)# ip address 192.168.1.1 255.255.255.0

Router (config-if)# no shutdown

Router (config-if)# exit

Router (config)# telephony service

Router (config-telephony)# max-ephones 5

Router (config-telephony)# max-dn 5

Router (config-telephony)# ip source-address 182.168.1.1 port 2000

Router (config-telephony)# auto assign 4 to 6

Router (config-telephony)# auto assign 1 to 5

Router (config-telephony)# exit

Router (config)# ephone-dn 1

Router (config-ephone-dn)# number 101

Router (config-ephone-dn)# ephone-dn 2

Router (config-ephone-dn)# number 102

Router (config-ephone-dn)# ephone-dn 3

Router (config-ephone-dn)# number 103

Router (config-ephone-dn)# ephone-dn 4
Router (config-ephone-dn)# number 104
Router (config-ephone-dn)# ephone-dn 5
Router (config-ephone-dn)# number 105
Router (config-ephone-dn)#

Setelah konfigurasi Router selesai, selanjutnya cek apakah IP Phone dapat saling terhubung atau tidak, dengan cara klik pada IP Phone 1 dan IP Phone 2.

Dial Number IP Phone 1

Dial Number IP Phone 2

Kemudian masukkan nomor dial number IP Phone 2, yaitu 102. Jika terkoneksi atau

terhubung maka terdapat tulisan "Ring Out".

Lukmanul Khakim Agustus 15, 2019 New Google SEO Bandung, Indonesia

KONFIGURASI VOIP DENGAN 5 IP PHONE PADA CISCO PACKET TRACER

KONFIGURASI VOIP DENGAN 4 IP PHONE

Pada pembahasan sebelumnya kita telah membahas cara konfigurasi VOIP dengan 3 IP Phone, kali ini kita akan belajar cara konfigurasi VOIP dengan 4 IP Phone pada CISCO Packet Tracer.

Alat :

Router 2811
Switch 2960
4 Buah IP Phone
Kabel Straight-Through

Cara Kerja :

Mengaktifkan IP Phone

Siapkan satu buah Router 2811, Switch 2960, dan IP Phone 4 buah. Lalu sambungkan port-portnya menggunakan kabel Straight-Through pada masing-masing alat tersebut.
Aktifkan semua IP Phone dengan cara klik icon IP Phone lalu drag powernya ke port.
Sehingga titik pada Switch dan IP Phone yang berwarna merah menjadi hijau.

Mengkonfigurasi Switch

Konfigurasi Switch pada VOIP dengan 4 IP Phone sama seperti konfigurasi Switch pada VOIP dengan 3 IP Phone. Perintahnya yaitu :

Switch> enable

Switch# configure terminal

Switch (config)# interface range fa0/1-24

Switch (config-if-range)# switch voice vlan 1

Switch (config-if-range)# exit

Switch (config)#

Mengkonfigurasi Router

Konfigurasi Switch pada VOIP dengan 4 IP Phone sama seperti konfigurasi Switch pada VOIP dengan 3 IP Phone, yang berbeda pada jumlah maksimal IP Phone dan Dial Number IP Phone. Perintahnya yaitu :

Router> enable

Router# configure terminal

Router (config)# ip dhcp pool device

Router (dhcp-config)# network 192.168.1.0 255.255.255.0

Router (dhcp-config)# default-router 192.168.1.1

Router (dhcp-config)# option 150 ip 192.168.1.1

Router (dhcp-config)# exit

Router (config)# ip dhcp excluded-address 192.168.1.1

Router (config)# interface fa0/0

Router (config-if)# ip address 192.168.1.1 255.255.255.0

Router (config-if)# no shutdown

Router (config-if)# exit

Router (config)# telephony service

Router (config-telephony)# max-ephones 4

Router (config-telephony)# max-dn 4

Router (config-telephony)# ip source-address 182.168.1.1 port 2000

Router (config-telephony)# auto assign 4 to 6

Router (config-telephony)# auto assign 1 to 5

Router (config-telephony)# exit

Router (config)# ephone-dn 1

Router (config-ephone-dn)# number 101

Router (config-ephone-dn)# ephone-dn 2

Router (config-ephone-dn)# number 102

Router (config-ephone-dn)# ephone-dn 3

Router (config-ephone-dn)# number 103

Router (config-ephone-dn)# ephone-dn 4
Router (config-ephone-dn)# number 104
Router (config-ephone-dn)#

Setelah konfigurasi Router selesai, selanjutnya cek apakah IP Phone dapat saling terhubung atau tidak, dengan cara klik pada IP Phone 1 dan IP Phone 2.

Dial Number IP Phone 1

Dial Number IP Phone 2

Kemudian masukkan nomor dial number IP Phone 2, yaitu 102. Jika terkoneksi atau

terhubung maka terdapat tulisan "Ring Out".

SEKIAN SEMOGA BERMANFAAT :)

Lukmanul Khakim Agustus 09, 2019 New Google SEO Bandung, Indonesia

KONFIGURASI VOIP DENGAN 4 IP PHONE PADA CISCO PACKET TRACER

KONFIGURASI VOIP DENGAN 3 IP PHONE

Pada pembahasan sebelumnya kita telah membahas tentang pengertian, fungsi, serta cara kerja VOIP, kali ini kita akan belajar untuk mengkofigurasi VOIP dengan 3 IP Phone pada CISCO PACKET TRACER Versi 5.3.3.

Alat :

Router 2811
Switch 2960
3 Buah IP Phone
Kabel Straight-Through

Cara Kerja :

Mengaktifkan IP Phone

Siapkan satu buah Router 2811, Switch 2960, dan IP Phone 3 buah. Lalu sambungkan port-portnya menggunakan kabel Straight-Through pada masing-masing alat tersebut.
Aktifkan semua IP Phone dengan cara klik icon IP Phone lalu drag powernya ke port.

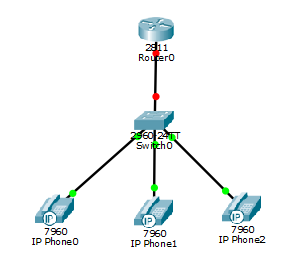

Sehingga titik pada Switch dan IP Phone yang berwarna merah menjadi hijau.

Mengkonfigurasi Switch

Switch> enable

Switch# configure terminal

Switch (config)# interface range fa0/1-24

Switch (config-if-range)# switch voice vlan 1

Switch (config-if-range)# exit

Switch (config)#

Tampilan CLI Pada Switch

Mengkonfigurasi Router

Router> enable

Router# configure terminal

Router (config)# ip dhcp pool device

Router (dhcp-config)# network 192.168.1.0 255.255.255.0

Router (dhcp-config)# default-router 192.168.1.1

Router (dhcp-config)# option 150 ip 192.168.1.1

Router (dhcp-config)# exit

Router (config)# ip dhcp excluded-address 192.168.1.1

Router (config)# interface fa0/0

Router (config-if)# ip address 192.168.1.1 255.255.255.0

Router (config-if)# no shutdown

Router (config-if)# exit

Router (config)# telephony service

Router (config-telephony)# max-ephones 3

Router (config-telephony)# max-dn 3

Router (config-telephony)# ip source-address 182.168.1.1 port 2000

Router (config-telephony)# auto assign 4 to 6

Router (config-telephony)# auto assign 1 to 5

Router (config-telephony)# exit

Router (config)# ephone-dn 1

Router (config-ephone-dn)# number 101

Router (config-ephone-dn)# ephone-dn 2

Router (config-ephone-dn)# number 102

Router (config-ephone-dn)# ephone-dn 3

Router (config-ephone-dn)# number 103

Router (config-ephone-dn)#

Setelah konfigurasi Router selesai, selanjutnya cek apakah IP Phone dapat saling terhubung atau tidak, dengan cara klik pada IP Phone 1 dan IP Phone 2.

Dial Number IP Phone 1

Dial Number IP Phone 2

Kemudian masukkan nomor dial number IP Phone 2, yaitu 102. Jika terkoneksi atau

terhubung maka terdapat tulisan "Ring Out".

SEKIAN SEMOGA BERMANFAAT :)

Lukmanul Khakim Agustus 08, 2019 New Google SEO Bandung, Indonesia

KONFIGURASI VOIP DENGAN 3 IP PHONE PADA CISCO PACKET TRACER

VOIP

(Voice Over Internet Protocol)

Pengertian VOIP

VOIP disebut juga IP Telephony, Internet Telephony, atau Digital Phone merupakan teknologi yang memanfaatkan teknologi internet untuk melakukan percakapan suara jarak jauh. Melalui media internet data suara dikonversi menjadi kode digital untuk kemudian diteruskan sebagai paket-paket data di dalam jaringan, tidak melalui sirkuit analog telepon seperti biasanya. VoIP berfungsi sebagai media percakapan suara jarak jauh dengan memanfaatkan jaringan internet. Dengan media internet biaya percakapan menjadi semakin lebih hemat jika dibandingkan dengan telepon konvensional, apalagi untuk sambungan jarak jauh antar negara.

Fungsi VOIP

Signalling, berfungsi untuk menamkap jaringan yang dituju, sehingga dapat melakukan inisialisasi (penyampaian) pesan/percakapan.
Database Service, berfungsi dalam mencari tujuan akhir/endpoint yang harus dituju, sekaligus sebagai penerjemah alamat yang biasanya digunakan dalam duajaringan yang berbeda.
Call Connect/Disconnect (Bearer Control), Bearer Control memungkinkan si penerima panggilan dapat memutuskan panggilan/menerima panggilan.
Codecs Operations, berguna sebagai coder ataupun decoderdalam pengubahan/transmitted suara menjadi sinyal digital/paket data ataupun sebaliknya.

Cara Kerja VOIP

Cara Kerja VoIP adalah mengubah suara analog yang didapatkan dari speaker pada Komputer menjadi paket data digital, kemudian dari PC diteruskan melalui Hub/ Router/ ADSL Modem dikirimkan melalui jaringan internet dan akan diterima oleh tempat tujuan melalui media yang sama. Atau bisa juga melalui melalui media telepon diteruskan ke phone adapter yang disambungkan ke internet dan bisa diterima oleh telepon tujuan.

Untuk Pengiriman sebuah sinyal ke remote destination dapat dilakukan secara digital yaitu sebelum dikirim data yang berupa sinyal analog diubah ke bentuk data digital dengan ADC (Analog to Digital Converter), kemudian ditransmisikan, dan di penerima dipulihkan kembali menjadi data analog dengan DAC (Digital to Analog Converter). Begitu juga dengan VoIP, digitalisasi voice dalam bentuk packets data, dikirimkan dan di pulihkan kembali dalam bentuk voice di penerima. Format digital lebih mudah dikendaika, dalam hal ini dapat dikompresi, dan dapat diubah ke format yang lebih baik dan data digital lebih tahan terhadap noise daripada analog.

SEKIAN SEMOGA BERMANFAAT :)
